Automatización y adquisición de datos para calentadores de agua solares

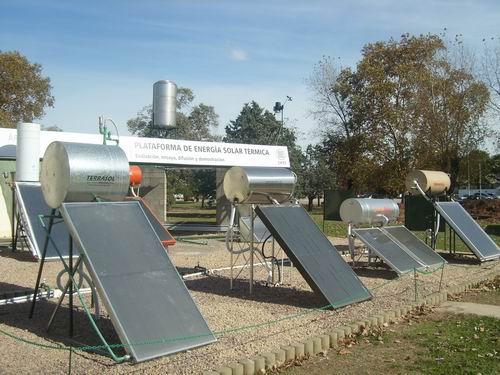

Plataforma de ensayo con capacidad para 8 equipos.
Equipamiento:
• PLC DELTA.
• 10 Entradas analógicas para termocuplas
• Solarímetro (para medición de radiación solar)
• Software para PC para registro de datos
Descripción:
En esta plataforma se prueban 8 equipos para calentar agua por radiación solar. La finalidad de estos equipos es de reducir el consumo de gas natural para calentar agua, ya que el agua en estos equipos se encuentra tibia o caliente por acción solar.
Hemos instalado un sistema con PLC conectado a una PC para medir la eficiencia de cada equipo. Al PLC le llegan 10 termocuplas (1 por cada equipo, más 1 del tanque de agua fria, más 1 de temperatura testigo), un caudalímetro y un piranómetro termoeléctrico (solarímetro).
También hemos desarrollado un software especial para esta plataforma en donde se le indican los horarios de cada prueba, la cantidad de litros y la selección de los equipos a probar. Llegado el horario, la PC envía una orden al PLC indicando el número de equipo y la cantidad de litros a ensayar. El PLC acciona la electroválvula de dicho equipo, y comienza a contar la cantidad de litros que circulan por el caudalímetro. Cada 5 litros, el PLC envía la información de temperatura del equipo y del tanque de agua fría a la PC, y la PC los registra en pantalla y los almacena en un archivo Excel para su posterior análisis. Al finalizar la prueba del primer equipo, la PC envía la orden del segundo equipo, y así hasta completar todos los equipos seleccionados. Paralelamente la PC registra además los valores de radiación solar (solarímetro), calcula el promedio de radiación [W/m2] de la última hora y los almacena en otro archivo Excel para tener un registro de la actividad solar en el momento que se realizó la prueba.

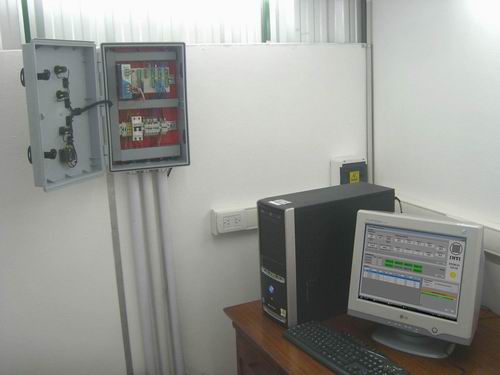

Cabina de toma de datos, con tablero con PLC, monitoreado por PC.

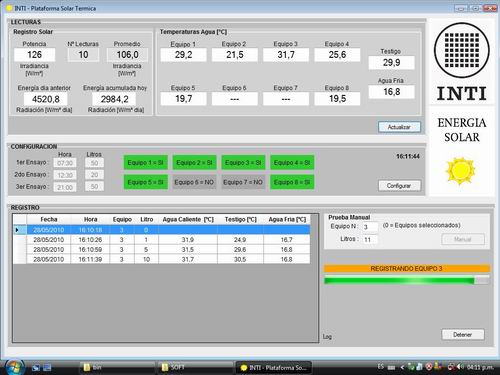

Software desarrollado para monitorear PLC y almacenar los registros de temperaturas.
